低压串联电抗器
一、
用途
串联电抗器用于无功补偿柜中，与电容器相串联，当电网中有大量整流、交流装置等谐波源时，其产生的高次谐波会严重危害主变及其他电气设备的安全运行。电抗器与电容器串联后，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效的抑制合闸涌流及操作过电压，有效地保护了电容器。

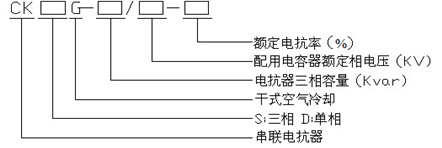

二、型号及含义：
三、使用条件：
Ø 最高温度：+ 45 ℃
Ø 最低温度：－25 ℃
Ø 最高日平均温度：+ 20 ℃ 最高年平均温度：＋30℃
Ø 海拔高度：≤1000m（如超过1000m，也可根据用户要求设计）
Ø 空气最大相对温度（空气温度＋25 ℃ ）不超过95 %( TH )
Ø 周围无有害气体，无易燃易爆物品
Ø 使用环境应有良好的通风条件，如装在柜内，应加装通风设备
四、结构特点
1. 该电抗器分为三相和单相两种，均为铁芯干式。
2. 铁芯采用优质取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板做间隔，以保证电抗气隙在运行过程中不发生变化。
3. 线圈采用线或箔式绕制。
4. 电抗器的线圈和铁芯组成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音的运行。
5. 电抗器铁芯部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有良好的抑制谐波效果。
6. 外露部件采取了防腐蚀处理，引出端子均经过镀锡处理。
五、订货须知：
订货时需要注明下列各项：
电抗器额定容量或电容器额定容量
电抗率K
电容器的额定电压（KV）或电抗器的额定电流（A）
相数
冷却方式
材质
特殊要求（如绝缘水平、温升、噪音）等
六、性能参数
1. 可用于400V、660V及1000V以下的系统。
2. 电抗率的种类：1%、4.5%、6%、7%、12%、13%、14%。
3. 额定绝缘水平3KV1min。
4. 正常运行时，电抗器温升不大于75K。
5. 电抗器的噪音不大于国家标准。
6. 电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7. 电抗器线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8. 三相电抗器的任意两相电抗值之差不大于±2%。
9. 耐温等级B、F、H级。
产品标准、尺寸、其它技术参数若有特殊要求，请联系我公司进一步洽谈。
平波电抗器
一、用途
平波电抗器用于整流以后的直流回路中。整流电路的脉波数总是有限的，在输出的整直电压中总是有纹波的。这种纹波往往是有害的，需要由平波电抗器加以抑制。直流输电的换流站都装有平波电抗器，使输出的直流接近于理想直流。直流供电的晶闸管电气传动中，平波电抗器也是不可少的。 平波电抗器与直流滤波器一起构成高压直流换流站直流侧的直流谐波滤波回路。平波电抗器一般串接在每个极换流器的直流输出端与直流线路之间,是高压直流换流站的重要设备之一。
二、型号及含义：
三、使用条件：
Ø 最高温度：+ 45℃
Ø 最低温度：－30 ℃
Ø 最高日平均温度：+ 20 ℃ 最高年平均温度：＋30℃
Ø 海拔高度：≤1000m （如超过1000m，也可根据用户要求设计）
Ø 空气最大相对温度（空气温度＋25℃ ）不超过95 %( TH )
Ø 周围无有害气体，无易燃易爆物品
Ø 使用环境应有良好的通风条件，如装在柜内，应加装通风设备
四、结构特点：
1. 对地绝缘简单。干式平波电抗器的绝缘主要由支柱绝缘子提供，提高了主绝缘的可靠性。
2. 无油，消除了火灾危害和环境影响。
3. 可听噪声低。质量轻，易于运输和处理。运行、维护费用低。干式平波电抗器基本上是免维护的。
五、订货须知：
电抗器的电流、额定电感
冷却方式
特殊要求（如绝缘水平、温升、噪音）等
六、性能参数：
1. 重量轻，占用空间小，结构简单，安装方便等特点。
2. 干式铁芯电抗器能在1.35倍额定电流下长期运行。
3. 电抗器的噪音低于国家标准。
4. 耐温等级B、F、H级。
5. 可以满足任何饱和度。
产品标准、尺寸、其它技术参数若有特殊要求，请联系我公司进一步洽谈。
空心电抗器
一、用途：
干式空心电抗器在并联电容器装置中与并联电容器串联后，能有效的抑制网络中。的高次谐波，同时限制电力电容器的合闸电流，能够改善系统的电压波形，确保电力电容器的安全运行和电网的整体质量。户内户外均可使用，且安装方式灵活，可三相叠装，也可三相水平布置。
二、型号和含义：
三、使用条件：
最高温度：+ 45 ℃
最低温度：－25 ℃
最高日平均温度：+ 20 ℃ 最高年平均温度：＋30℃
海拔高度：≤1000m（如超过1000m，也可根据用户要求设计）
空气最大相对温度（空气温度＋25 ℃ ）不超过95 %( TH )
地震烈度：不大于8级
周围无有害气体，无易燃易爆物品
使用环境应有良好的通风条件，如装在柜内，应加装通风设备
四、结构特点：
1、无铁心、电感线性好、无噪音、无油、阻燃。
2、机构参数优化。温升计算时，考虑了热点的最高温度，并留有相当的裕度，从而保证了电抗器的长期安全运行。
3、电抗器的线圈层间采用聚酯玻璃纤维，作为轴向散热气隙，具有优良的散热性能。
4、绕组整体性好，机械强度高，动热稳定性好。
5、免维护。
五、订货须知：
1. 系统额定电压及频率
2. 配套电容器额定容量及额定电压
3. 电抗器的额定电抗（电感）值或电抗率
4. 电抗器的额定电流
5. 安装方式
6. 电抗器进出线夹角
六、性能参数：
额定绝缘水平：1KV以内，耐压5KV/min；
正常运行时温升不大于75K。
电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
三相电抗器的任意两相电抗值之差不大于±2%。
耐温等级B级、F级、H级。
产品标准、尺寸、其它技术参数若有特殊要求，请联系我公司进一步洽谈。
干式变压器
一、用途
DG、SG系列单、三相干式变压器，是我公司多年来的主流产品，均采用优质材料和先进的工艺技术而生产，具有防潮、维护方便等优点，能深入负荷中心，可用于地铁、车站、码头、企业及隧道等输配电场所。
DG、SG系列单，三相干式变压器，主要用于交流50～60HZ，电压不超过10KV的各种供电场所，产品的各种输入、输出电压、联接组别、抽头线组容量的分配，均可根据用户要求进行精心设计和制造。
二、型号和含义：
三、使用条件
最高温度：+ 45 ℃
最低温度：－25 ℃
最高日平均温度：+ 20 ℃ 最高年平均温度：＋30℃
海拔高度：≤1000m（如超过1000m，也可根据用户要求设计）
空气最大相对温度（空气温度＋25 ℃ ）不超过95 %( TH )
周围无有害气体，无易燃易爆物品
使用环境应有良好的通风条件，如装在柜内，应加装通风设备
凡不符合上述规定的特殊使用条件，敬请使用单位和我公司协商确定。
四、订货须知
1. 变压器容量
2. 一次电压、二次电压
3. 阻抗
4. 相数
5. 冷却方式、材质
6. 特殊要求（如绝缘水平、温升、噪音）等
7.安装方式
五、 性能参数
1. 输入电压：额定电压±10%。
2. 输出电压：额定电压+5%（空载）
3. 效率≥95%。
4. 波形失真：无附加波形失真。
5. 绝缘电阻：≥1000MΩ。
6. 电气强度：工频正弦电压3KV历时1分钟无击穿及闪烁现象。
7. 可长期连续无人值守工作。
8. 耐温等级B级、F级、H级。
产品标准、尺寸、其它技术参数若有特殊要求，请联系我公司进一步洽谈。
三相五柱式变压器
一、概述
将交流的高电压降低到相当于输出的直流电压的数值。
将三相交流系统变为多相交流系统，整流变压器二次侧相数的增加，可以改善整流后直流电压波形，因此整流变压器二次侧的相数一般不少于三相，还常为六相或十二相。整流变压器与电力变压器的负荷一般为恒定的阻抗，输出电流为正弦波形，而整流变压器由于整流器的整流作用，每个阳极仅在每个同波内的部分时间导电。其次整流变压器线圈中的二次电流波形并不是正弦波，而是脉动波形，这个特点确定了在六相或十二相等整流线路中整流变压器的二次容量大于一次容量。
二、型号及含义
三、使用条件：
最高温度：+ 45 ℃
最低温度：－25 ℃
最高日平均温度：+ 20 ℃ 最高年平均温度：＋30℃
海拔高度：≤1000m（如超过1000m，也可根据用户要求设计）
空气最大相对温度（空气温度＋25 ℃ ）不超过95 %( TH )
地震烈度：不大于8级
周围无有害气体，无易燃易爆物品
使用环境应有良好的通风条件，如装在柜内，应加装通风设备
四、订货须知
1. 变压器容量
2. 一次电压、二次直流电压和电流
3. 阻抗
4. 冷却方式、材质
5. 特殊要求（如绝缘水平、温升、噪音）等
6.安装方式
五、 性能特点
1. 虽然整流变压器用正弦波从一次侧供电，但是由于二次线圈每相只在部分周期才能有电流。因此一次线圈的电流按波形来说是非正弦的，这个特点确定了整流变压器二次容量大于一次容量。（六相及十二相）
2. 整流变压器的二次电流较大，而电压较低，因而其线圈和引线都要求较高的机械强度。
3. 整流变压器除做成单相，三相外，常做成六相和十二相。这样可以获得脉动小的直流电压，以及可以充分利用硅整流元件，或者有利于大电流低电压的获得。
4. 整流变压器的电气性能、阻抗电压降、短路损耗、空载损耗等参数，目前没有统一的标准。
5. 整流变压器的体积、重量，一般都比电力变压器大。
凡不符合上述规定的特殊使用条件，应由使用单位和我公司协商确定。
六、 性能参数
1. 输入电压：额定电压±10%。
2. 输出电压：额定电压+%5（空载）
3. 效率≥95%。
4. 波形失真：无附加波形失真。
5. 绝缘电阻：≥1000MΩ
6. 电气强度：工频正弦电压3KV历时1分钟无击穿及闪烁现象。
7. 可长期连续无人值守工作。
8. 耐温等级B级、F级、H级。
产品标准、尺寸、其它技术参数若有特殊要求，请联系我公司进一步洽谈。 |
|
